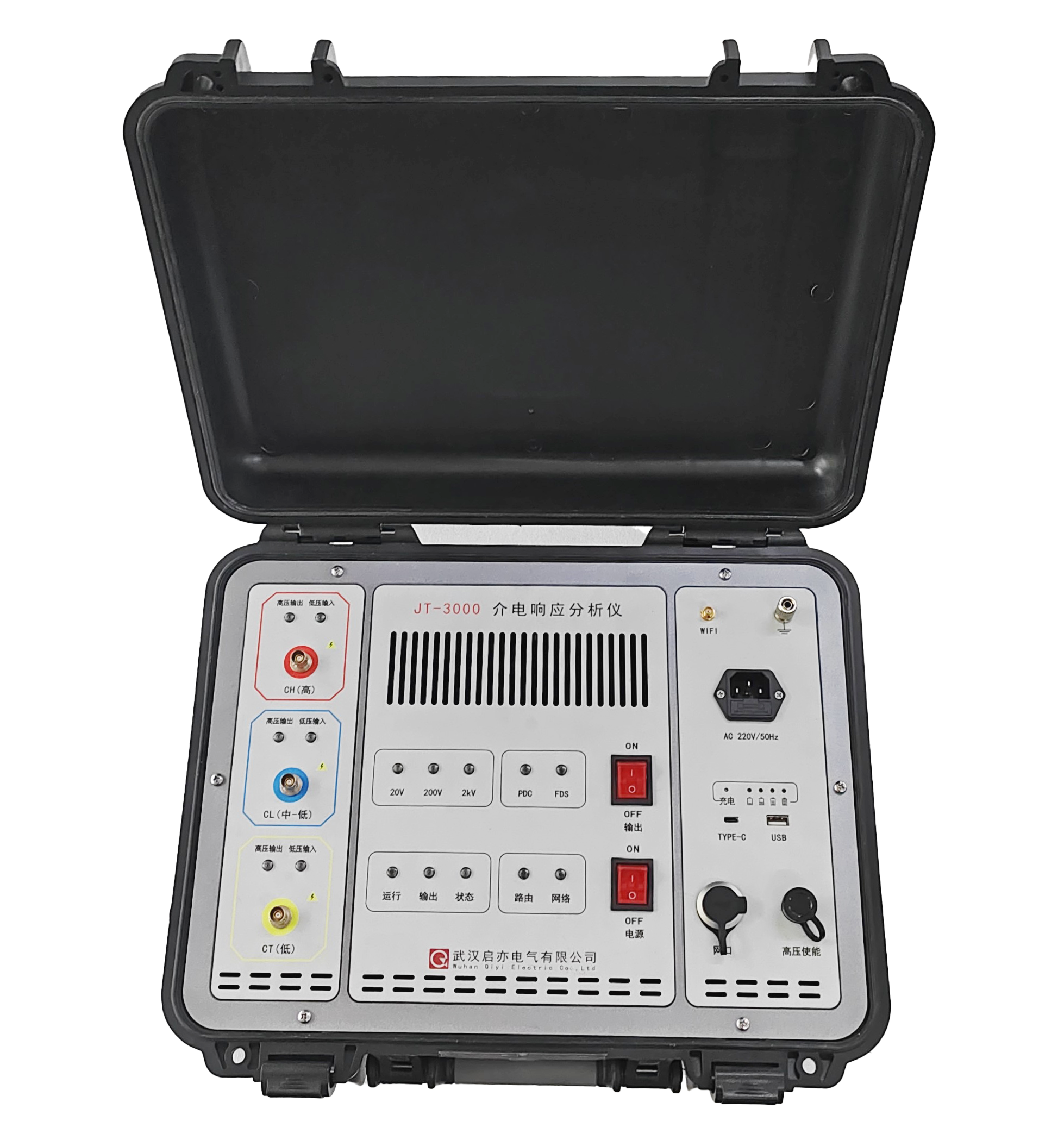

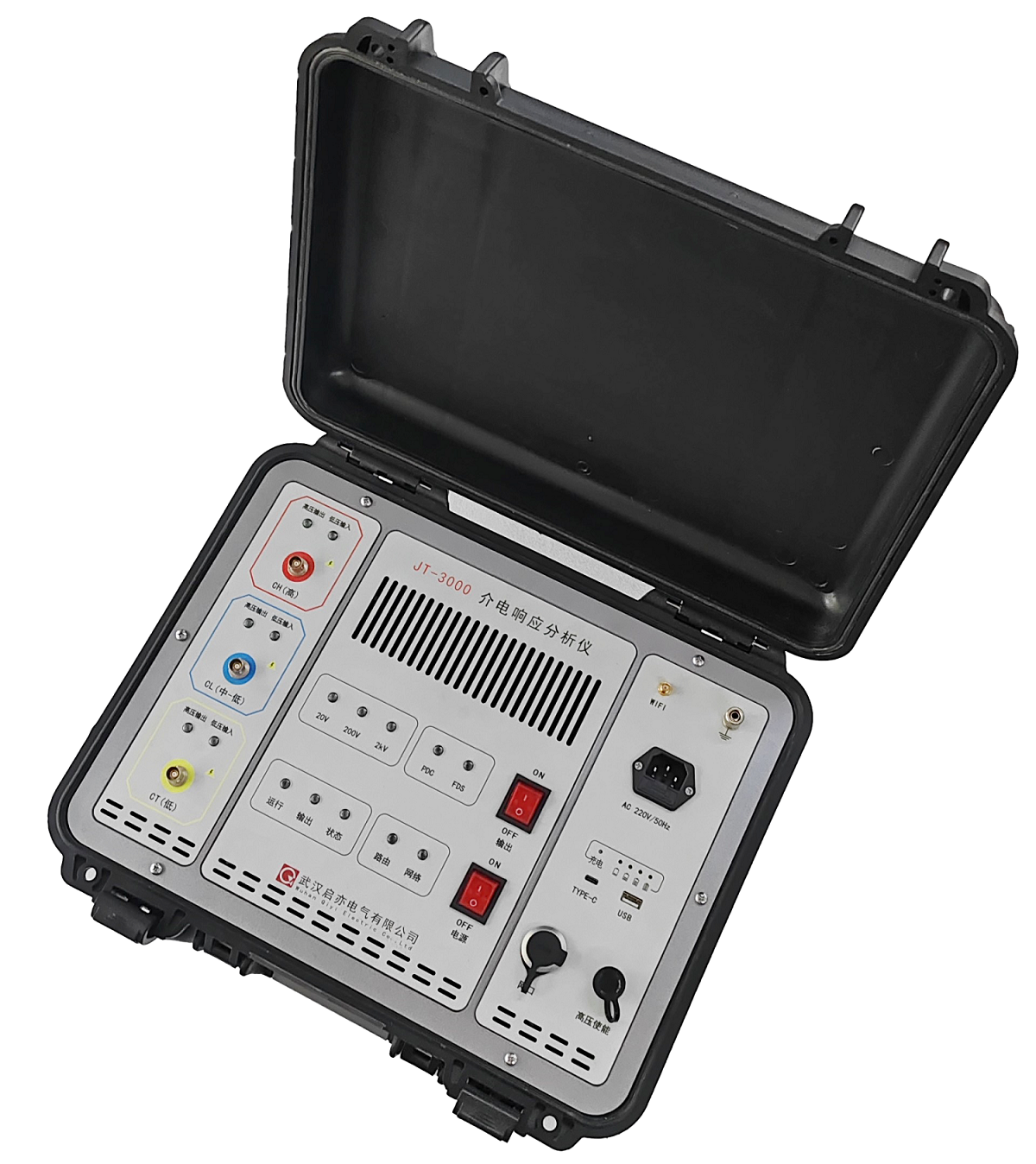

JT-3000介电响应分析仪
JT-3000介电响应分析仪将频域和时域测试法相结合，使用户能够在较短时间内对设备进行宽频域测量，可大大减轻现场试验人员的工作量，提高现场工作效率。本产品直流输出电压最高可至200V，交流输出电压最高200V（峰值），若配有内部放大器直流输出电压最高可至2000V，交流输出电压最高2000V（峰值）。同时支持PDC法和FDS法，能有效检测高压绝缘系统（例如，电力变压器、套管、线缆以及发电机）的状态，并能自动进行分析，确定绝缘材料中的水分含量，以非破坏式的方法评估设备受潮情况，作为设备更换与否以及其他干燥措施的重要依据。
1.具备3路测试通道，3路通道均可测量电压和电流，可同时测量两路变压器高中低绕组对地介损；
2.时域PDC法与频域FDS法相结合，充分发挥两种方法优势，可在短时间内测试全频域范围内介损曲线；
3.对测试曲线自动进行分析，确定绝缘材料的水分含量，以非破坏式的方法评估设备受潮情况；
4.采用大容量锂电池供电，无需外接电源，功耗低，待机时间长，可便携式使用；
5.保护功能齐全，具有电池过流、输出过压、过热、过功率等保护功能；
6.测试主机通过无线通讯或网口与笔记本电脑连接，实现了无线智能操控，测试过程更安全便捷；
|
主要性能指标 |
|
|
PDC输出电压 |
范围：0~-2kV，连续可调，纹波：≤2%，精度：额定电压×2%±10V |
|
PDC输出电流 |
范围：0~100mA |
|
FDS输出电压 |
幅值：±500V（峰值），频率：10Hz~5kHz，频率精度：0.1％ |
|
FDS输出电流 |
幅值：±100mA（峰值） |
|
采样电压 |
量程：±2kV，分辨率：0.1V，精度：量程×2% |
|
采样电流 |
量程：2mA、20μA、200nA、2nA，分辨率：10μA、100nA、1nA、10pA，精度：量程×2% |
|
功能参数 |
|
|
测量模式 |
可单独使用PDC或FDS法，亦可同时使用两种测量法相结合，得到综合分析结果 |
|
测量功能 |
同时测量1~3路电压/1~3路电流的幅值、相位以及1~3路介损 |
|
供电、重量及外形尺寸 |
|
|
供电方式 |
内置锂电池供电，充电器参数42V/2A |
|
主机尺寸 |
405mm（长）×365mm（宽）×192mm（高） |
|
主机重量 |
17kg |
